最終更新日2022年7月23日

グラスファイバー（ガラス繊維）

難燃

耐熱840℃グラスファイバーメッシュ（ガラス繊維メッシュ）（軟化点840℃）レックスネット

｜｜

ご使用の環境が、約200℃の時点で目ズレ防止剤が燃焼し白い煙が発生しますが、その後の御使用も問題なく使用は可能ですので、ご安心ください。

丈夫・伸びない・燃えないー難燃グラスファイバーメッシュ

ＰＶＣコーテッドヤーンをクロスに織ってから目ずれを防止するためにヒトセットをほどこしたメッシュの製品です。
網戸には、金網（ステンレスやアルミなど）や合繊ネット（ポリ塩化ビニル、ポリエチレンなど）も使用されていますが、グラスファイバーメッシュは、グラスファイバーの特性である、高強度・寸法安定性・耐熱性・不燃性という特徴のほかに、ＰＶＣで被覆されているので耐蝕性・対候性があり、アルミ・ホツレ・巻きぐせがないので非常に張りやすい製品です。また、落ち着いた着色で美しい外観も魅力的で、合成繊維ネットの高級品として、金網の代替品として、独自の地位を築いています。特に諸外国では最も一般的な防虫網として広く普及しています。

注）0505メッシュは耐熱温度が60℃程度です。
用途：モルタルやコンクリート壁等のひび割れ防止等

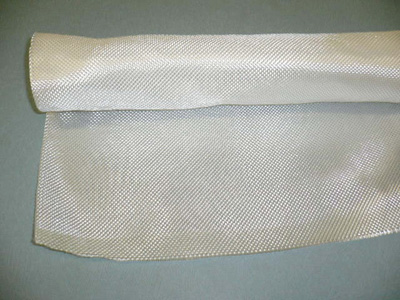

＜LW230＞網目＝約0.5 ｍｍ

＜品質証明書＞

品番		単位	LW 230 ｜｜
規格値
幅（ふさ耳は除く）		mm	1000+15　-0
使用糸	たて	－	135.0
	よこ	－	135.0
織り密度	たて	本/25mm	19.0±1.0
	よこ	本/25mm	18.0±0.04
織り方		－	平織
質量		g/㎡	184以上
厚さ		mm	0.24±0.04
引張強さ	たて	N/25mm
	よこ	N/25mm
表面処理		－	シラン処理

＜ガラス240 メッシュ＞網目＝約1.8 ｍｍ		＜ガラス370 メッシュ＞網目＝約１ｍｍ

＜品質証明書＞

品番		単位	ガラス240 ｜｜	ガラス370 ｜｜
規格値
幅（ふさ耳は除く）		mm	1150 +10,-0	1000+15 -0
使用糸	たて	－	ECG 75 1/4	ECG 75 1/4
	よこ	－	ECG 75 1/4	ECG 75 1/4
織り密度	たて	本/25mm	10.5	14.0
	よこ	本/25mm	10.5	14.0
織り方		－	平織	平織
質量		g/㎡	245	325
厚さ		mm	0.5	0.5
引張強さ	たて	N/25mm	873 以上	1200 以上
	よこ	N/25mm	873 以上	1200 以上
表面処理		－	ＥＶ３	ＥＶ３
強熱減量		％	6.0	6.0

グラスファイバーの性質


物理的性質	Eガラス
密度（g/cm³）	2.58
引張強度（23℃）（Gpa）	3.43
引張強度（370℃）（Gpa）	2.62
引張強度（540℃）（Gpa）	1.73
引張弾性率（Gpa）	72.5
最大伸び率（％）	4.8
熱的性質
比熱（J/kg・K）	825
熱伝導率（J/m・s・K）	1.03
熱膨張係数（×10^-6/℃）	5.5
軟化点（℃）	840
電気的性質
誘電率　1MHz	6.6
誘電正接　1MHz	0.0012
体積低効率（Ω・cm）	10¹⁵以上
光学性質
屈折率	1.524

グラスファイバーメッシュだけがもつ特徴

下記はグラスファイバーメッシュの外側に塩ビをコーティングしたメッシュです。
耐熱温度60度

●耐熱性

燃えないグラスファイバーがベースになっているので熱に強く、合繊ネットのような変化をおこしません。

グラスファイバーメッシュ
塩化ビニール製　　　　グラスファイバー製

●寸法の安定性

温度変化による伸び・縮みがないので、寸法はつねに安定しており、合繊ネットのように窓枠をゆがめたりしません。
しかも、目止め加工されているので、ホツレや目ヅレがまったくありません。

グラスファイバーメッシュの安定性

耐熱性防虫網戸用レックスネット

｜｜

規格

品名	カラー	巾	メッシュ (タテ)	メッシュ (ヨコ)	１巻長	厚さ	線径
１８１４Ａ　９１	グレー	915	18	14	30･60	0.29	0.25
１８１４Ａ　９９	グレー	990	18	14	60	0.29	0.25
１８１４Ａ　１２２	グレー	1220	18	14	30･60	0.29	0.25
１８１４Ａ　１８３	グレー	1830	18	14	30	0.29	0.25
１８１８Ａ　９１	グレー	915	18	18	60	0.29	0.25
１８１８Ａ　９９	グレー	990	18	18	60	0.29	0.25
１８１８Ａ　１２２	グレー	1220	18	18	60	0.29	0.25
１８１４Ａ　９１　ＬＢＫ	ブラック	915	18	14	30	0.29	0.25
１８１４Ａ　１２２　ＬＢＫ	ブラック	1220	18	14	30	0.29	0.25
１８１４Ａ　１８３　ＬＢＫ	ブラック	1830	18	14	30	0.29	0.25

品質特性

品名		1814Ａ	1818Ａ	Ａ社製塩ビネット (18×18)	備考
項目
引張強さ（Ｎ）	たて	275	275	160	JIS R3420
	よこ	215	275	160
伸び（％）	-20℃	3	3	19	JIS R3420
	20℃	3	3	22
	70℃	3	3	28
耐熱性（％）		99	99	73	70℃－60分加熱直後引張り強さ保持率
耐寒性（％）		92	92	90	-20℃－60分フリーザー内放置直後引張り強さ保持率
熱収縮率（％）	50℃	0	0	0	熱風循環式乾燥機各温度６０分
	70℃	0	0	6
	90℃	0	0	40
対候性		つやがわずかに失われている。だが、ほとんど変化なし。		わずかに収縮。色相変化があり。	デューサイクルサンシャイン型ウェザーメーター使用１２００時間経過後の状態（屋外暴露４年に相当）
耐薬品性	酸	◯	◯	◯	JIS K7114 に準拠し外観の変化を標準品と比較
	アルカリ	◯	◯	◯
	洗剤	◯	◯	◯
耐炎性（c㎡）		46	47	148	JIS A1332 ２分加熱の炭化面積
